Nos Portes de garage
Porte de Garage Sectionnelle à Motoriser
Porte de Garage à Battant
Porte de Garage Enroulable Motorisée
Table des matières
Caractéristiques
– Panneaux sandwich de 40mm, acier galva et peinture epoxy, mousse polyuréthane
HD 48kg/m3, coef: 0,4W/m2k
– Forme anti-pince doigt
– Joint EPDM en fond de gorge
– Double épaisseur pour le renfort des charnières
– Capot acier sur chaque coté du panneau
– Profil alu bas avec joint de compression, et haut pour joint d’écrasement
– Charnières latérales industrielles renforcées type “Omega” et support de roues
réglabe en nylon
– Charnières centrales plates
– Platines basses à “queue de cochon” pour ajuster la tension du câble
– Axe de roulette en acier trempé et roulette en nylon sur roulement à billes
– Système de double rail galva anti-suspension avec courbe en acier galva
– Rivet tête écrasée
– Rail horizontaux avec support de cornière à ergots
– Barre d’écartement et joint d’étanchéité à glissement vertical
– Barre de torsion avec deux ressorts torsions et leur système anti-chute, quatre
paliers raidisseurs à roulements à billes, deux poulies en zamac ou existe avec ressort
de traction (retombé de linteau de 110mm)
– Portillon alu avec profil sans rivet apparent sur l’exterieur, charnière à crémaillère
invisible et système anti-pince doigt
– Trois points de fermeture, seuil rabaissé 30mm.
Porte de Garage Sectionnelle à Motoriser

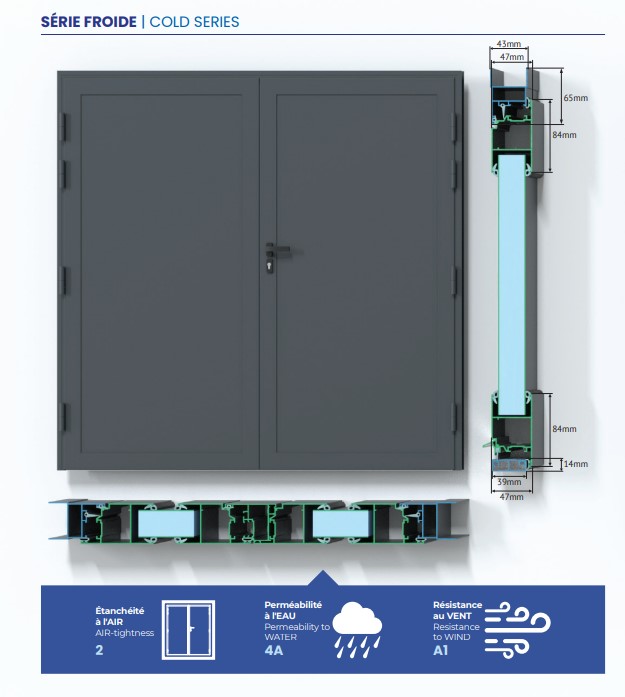

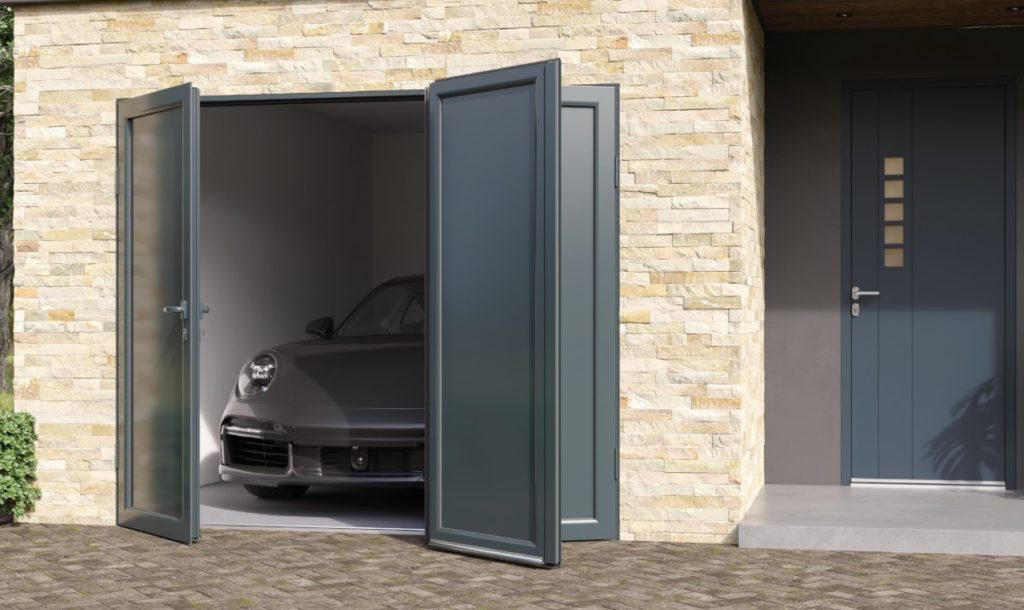

PORTE DE GARAGE À BATTANT SÉRIE FROIDE
Sans rupture de pont thermique
Caractéristiques
Panneaux sandwich de 30mm
– Laquage sur profil aluminium label Qualicoat / Qualimarine / Qualanod
– Serrure cinq points de fermeture deux crémones haute et basse, quatre galets de
compression, un point dit de sécurité, et deux points anti-dégondages inox coté
opposé, système de tringlerie par polyamide renforcée
– Paumelle à clamos
– Cylindre européen avec trois clefs (Option: serrure avec cinq clefs et carte de
propriété)
– Triple joint sur le système d’ouverture
– Seuil à rupture de pont thermique PMR anodisé, double joint
– Système de rejet d’eau anodisé
– Equerre de serrage par compression vissée, équerrage des angles par équerre inox
ouvrant et dormant
– Poignée alu avec cache cylindre indépendant

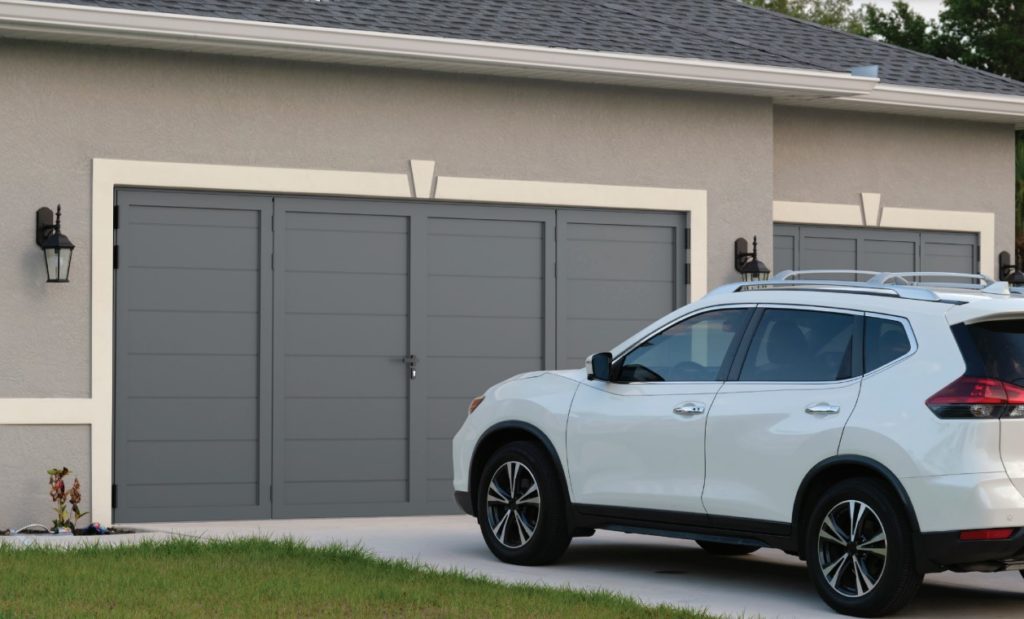

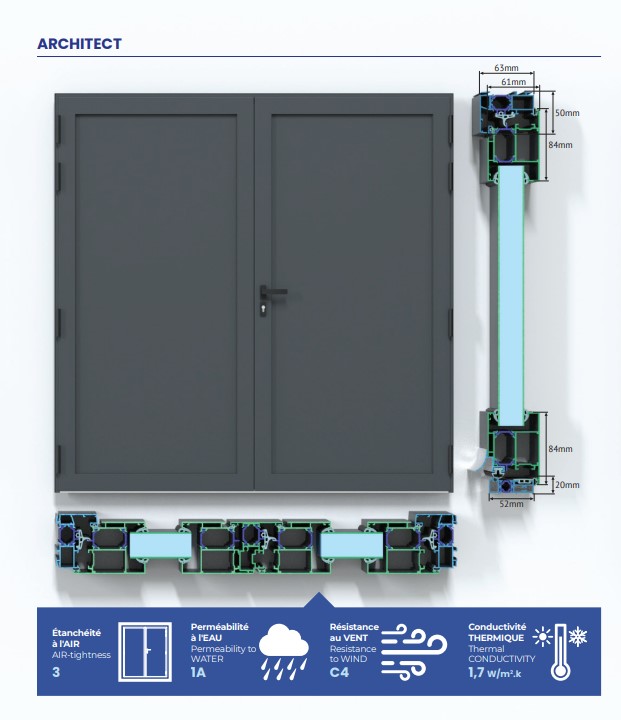

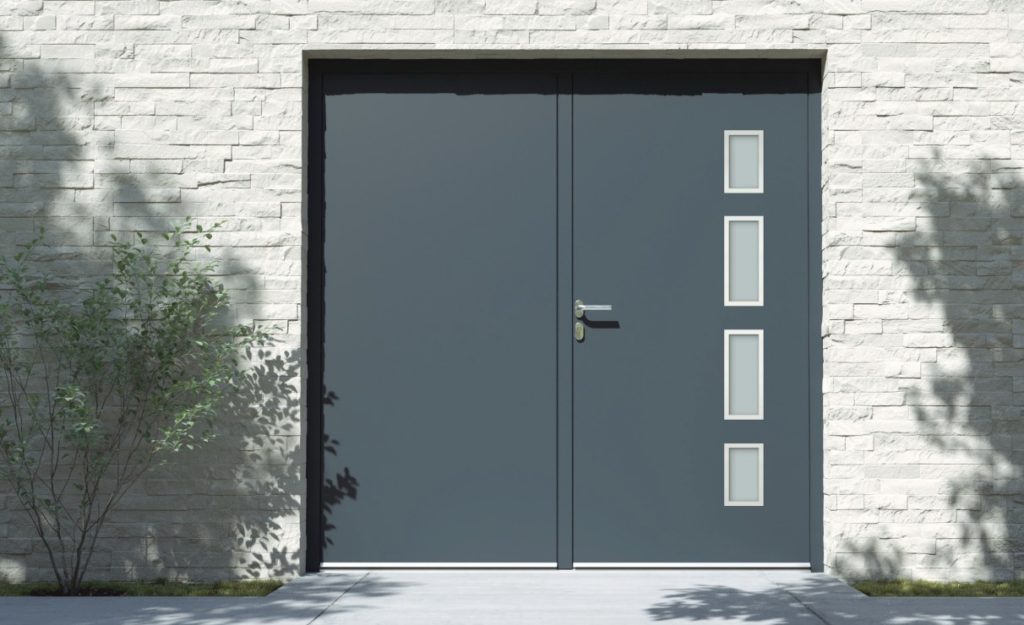

PORTE DE GARAGE À BATTANT
ARCHITECT
Caractéristiques
– Panneaux sandwich de 30mm
– Laquage sur profil aluminium label Qualicoat / Qualimarine / Qualanod
– Ouvrant rpth barrette polyamide renforcée de fibre de verre, profil sans parecloses
– Serrure sept points de fermeture deux crémones haute et basse, quatre galets de
compression, un point dit de sécurité, et deux points anti-dégondages inox coté
opposé, système de tringlerie par polyamide renforcée
– Paumelle à clamos
– Cylindre européen avec trois clefs (Option: serrure avec cinq clefs et carte de
propriété)
– Dormant 63mm RPTH barrette polyamide renforcée de fibres de verre, système
intrégré d’habillage extérieur ou de tapée
– Triple joint sur le système d’ouverture
– Seuil à rupture de pont thermique PMR anodisé, double joint
– Système de rejet d’eau anodisé
– Equerre de serrage par compression vissée, équerrage des angles par équerre inox
ouvrant et dormant
– Poignée alu avec cache cylindre indépendant
– Ud: jusqu’à 1,7W/m2
.k

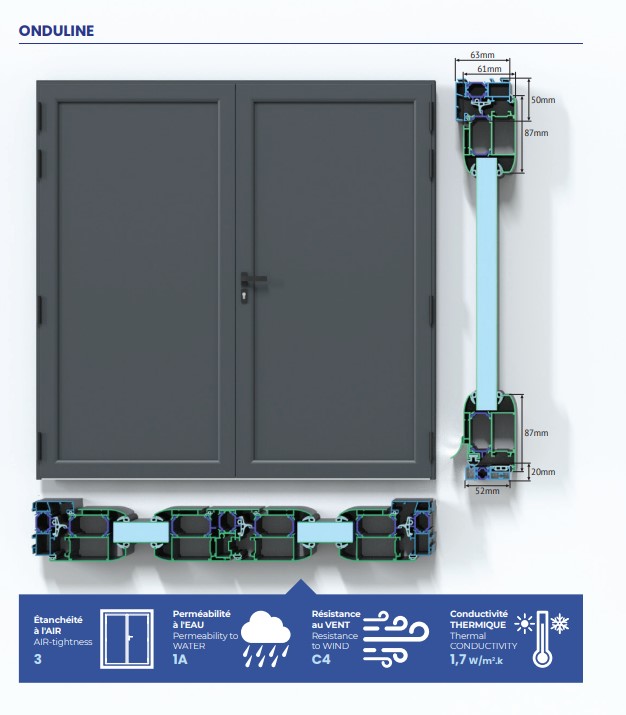

PORTE DE GARAGE À BATTANT
ONDULINE
Caractéristiques
– Panneaux sandwich de 30mm
– Laquage sur profil aluminium label Qualicoat / Qualimarine / Qualanod
– Ouvrant rpth barrette polyamide renforcée de fibre de verre, profil sans parecloses
– Serrure sept points de fermeture deux crémones haute et basse, quatre galets de
compression, un point dit de sécurité, et deux points anti-dégondages inox coté
opposé, système de tringlerie par polyamide renforcée
– Paumelle à clamos
– Cylindre européen avec trois clefs (Option: serrure avec cinq clefs et carte de
propriété)
– Dormant 63mm RPTH barrette polyamide renforcée de fibres de verre, système
intrégré d’habillage extérieur ou de tapée
– Triple joint sur le système d’ouverture
– Seuil à rupture de pont thermique PMR anodisé, double joint
– Système de rejet d’eau anodisé
– Equerre de serrage par compression vissée, équerrage des angles par équerre inox
ouvrant et dormant
– Poignée alu avec cache cylindre indépendant
– Ud: jusqu’à 1,7W/m2
.k

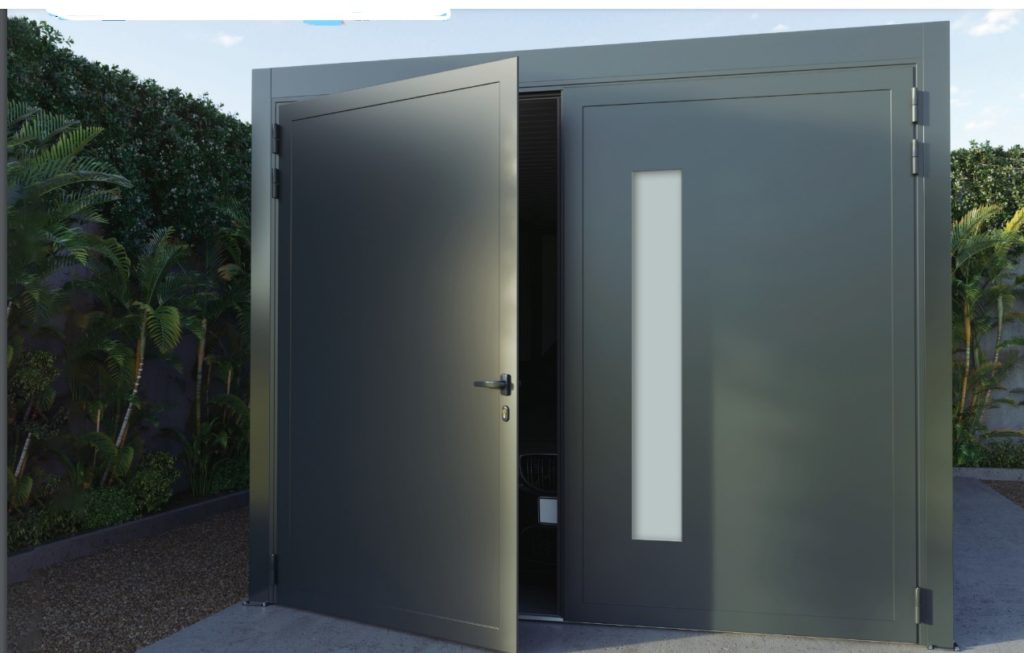

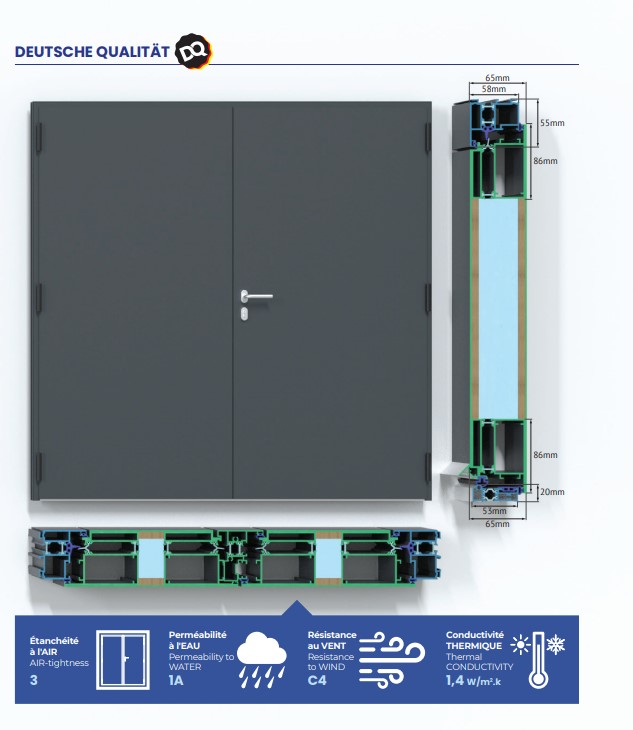

PORTE DE GARAGE À BATTANT
DEUTSCHE QUALITÄT
Caractéristiques
– Ouvrant monobloc 65mm
– Parement d’aluminium avec fraisage
– Laquage label Qualicoat / Qualimarine / Qualanod
– Panneau en mousse de polystyrène extrudé compressée entre deux panneaux de
contreplaqué en bois PEFC
– Vitrage 332
SABLÉ, 20 GAZ, 6 FE, 20 GAZ, 6 SABLÉ
– Ouvrant R-P.TH barrette polyamide renforcée de fibres de verre, profil sans close
– Deux points anti-dégondage inox coté opposé
– Paumelle Dr. Hahn, réglable
– Crémone crochet automatique magnétique de trois points
– Dormant 58mm RPTH barrette polyamide renforcée de fibres de verre
– Profil pouvant accepter une tapée d’isolation et une aile de recouvrement intérieure
– Triple joint sur le système d’ouverture
– Seuil à rupture de pont thermique PMR anodisé
– Système de rejet d’eau anodisé
– Équerre de serrage par compression vissée, équerrage des angles par équerre inox
ouvrant et dormant
– Poigée inox et rosace
– Aluminium 100% RECYCLABLE

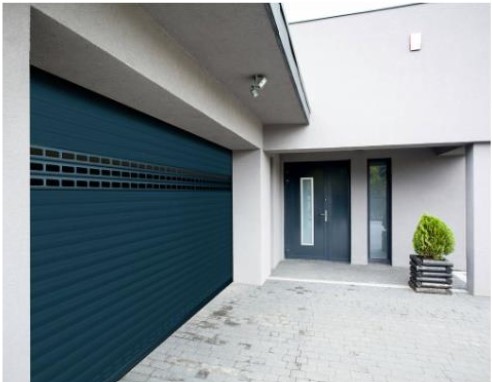

PORTE DE GARAGE ENROULABLE MOTORISÉE
Caractéristiques
– Lame de 55mm ou 77mm aluminium isolé par mouse polyuréthane
– Moteur tubulaire NFI ou Somfy et récepteur avec deux télécommandes
– Photocellules
– Système anti-chute
– Caisson de 250mm ou 300mm en aluminium à pan coupé 45º
– Coulisse avec joint caoutchouc
– Tulipe de guidage
– Verrou autoblocant
– Résistance au vent classe 6 (lame 77mm) ou classe 3 (lame 55mm)
– Manoeuvre de secours par manivelle
Données techniques
Tablier lame . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77mm / 55mm
Épaisseur nominale lame . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20mm / 12,5mm
Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,19kg/m2/ 3,20kg/m2
Numéro de lames pour mettre de hauteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13,3
Largueur maximum recommandée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5m / 3,5m
Hauteur maximum recommandée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,40m
Résistance à la charge de vent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Classe 6 / 3
